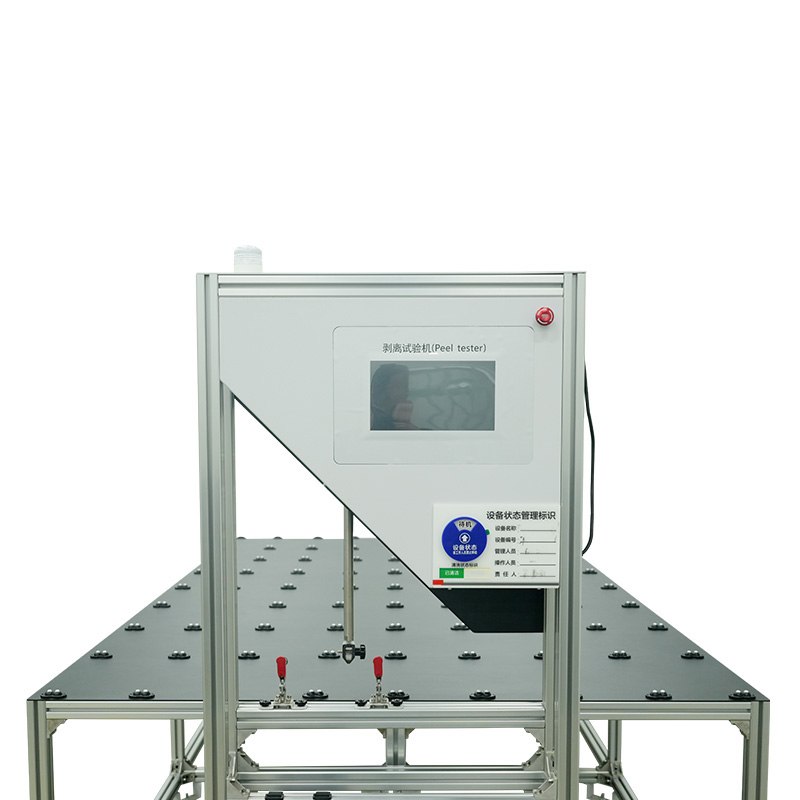

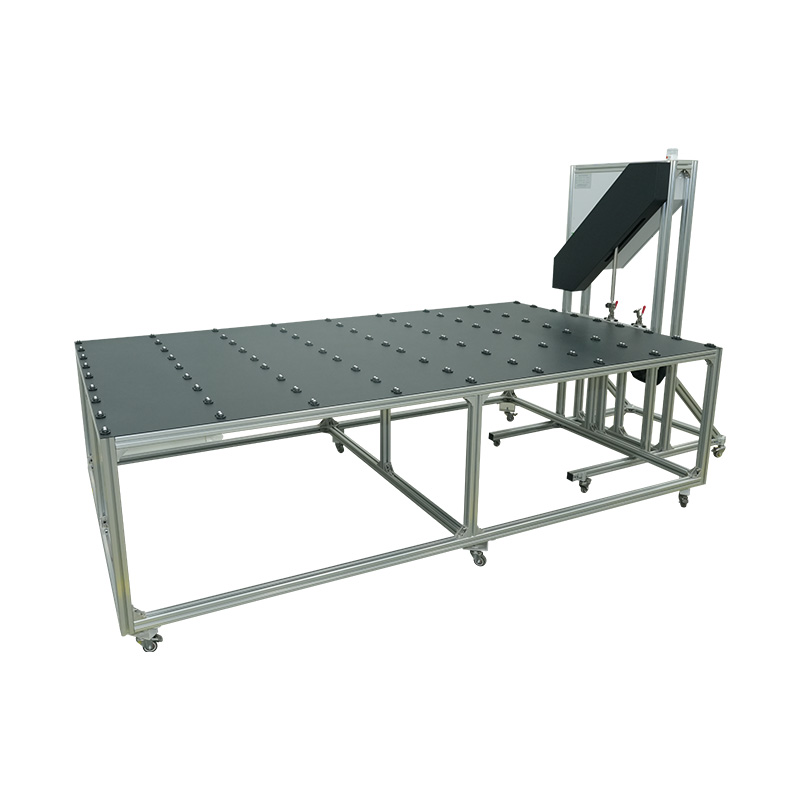

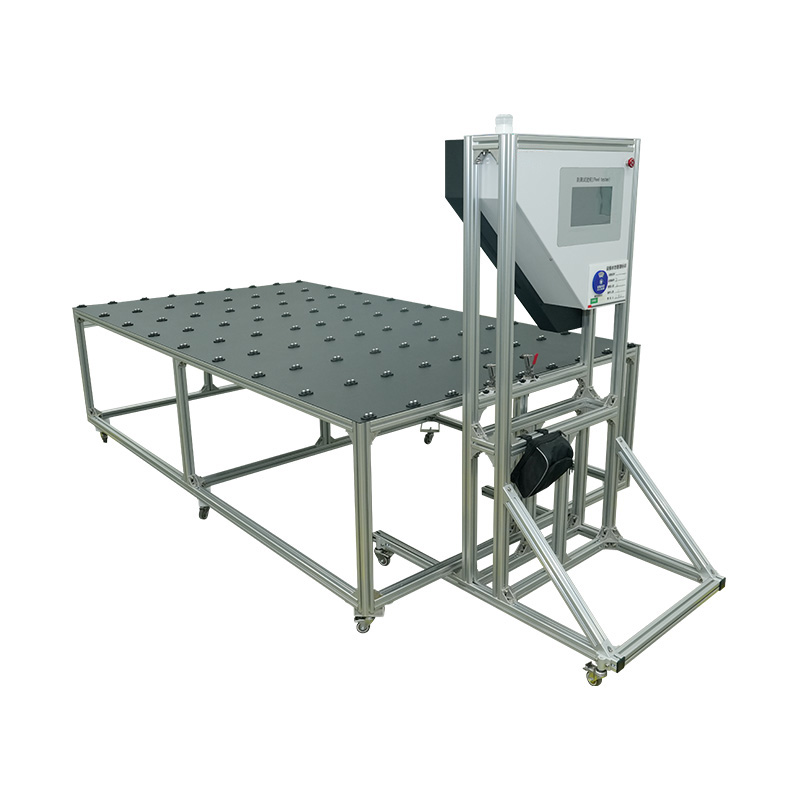

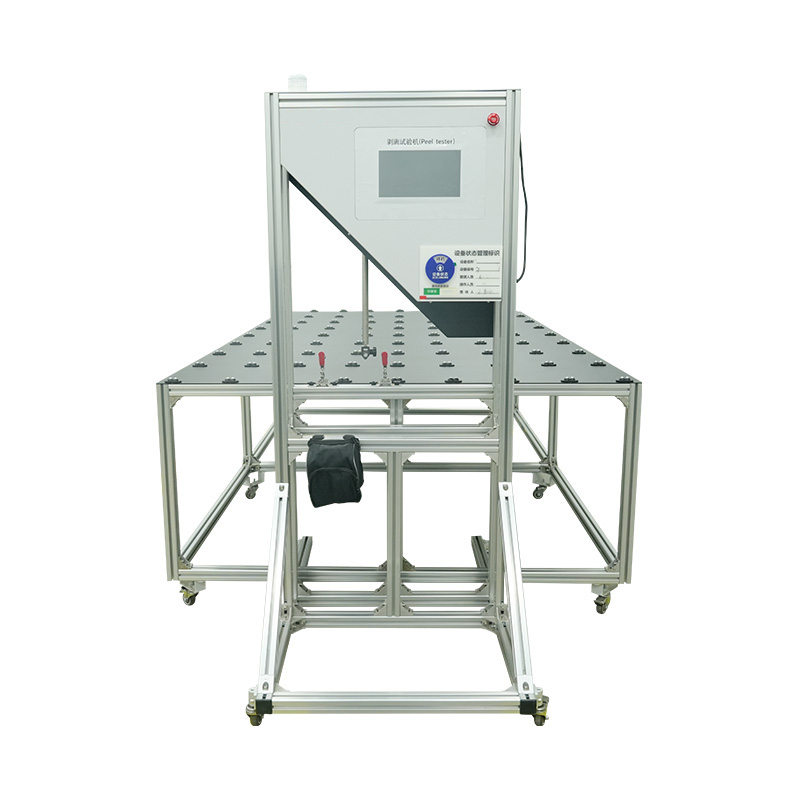

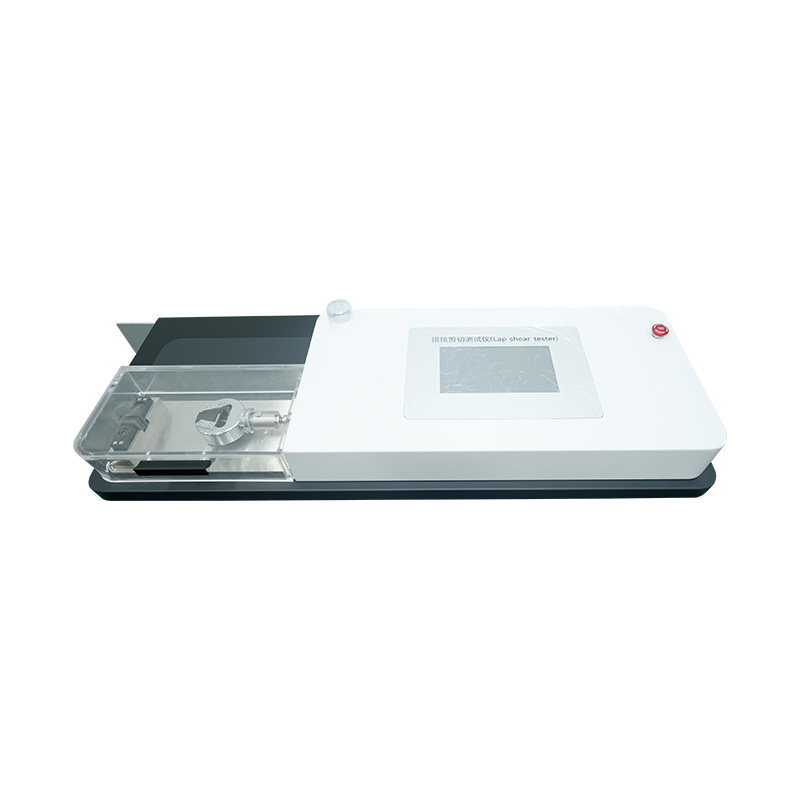

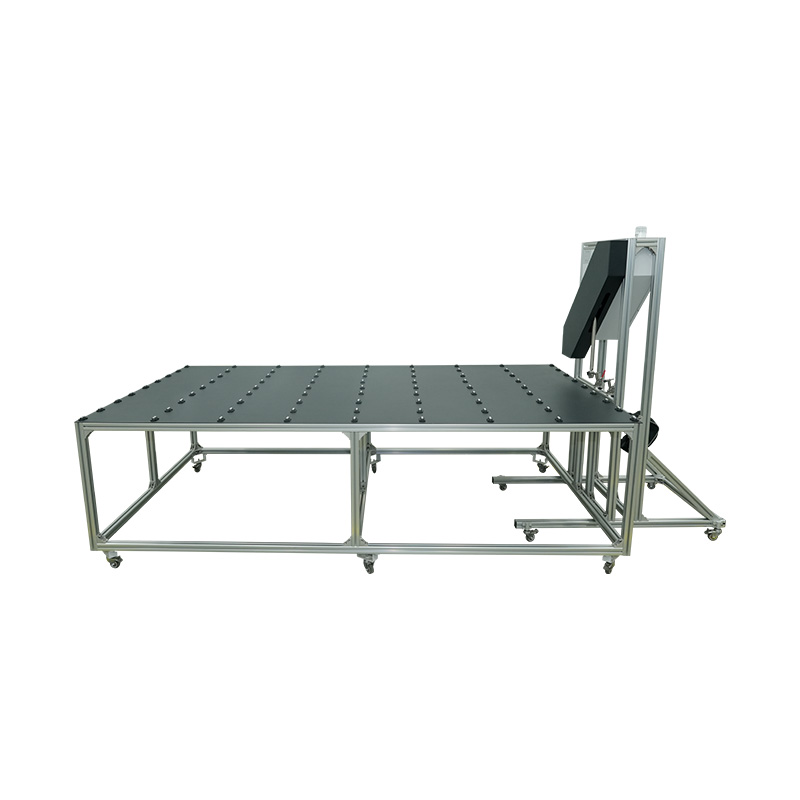

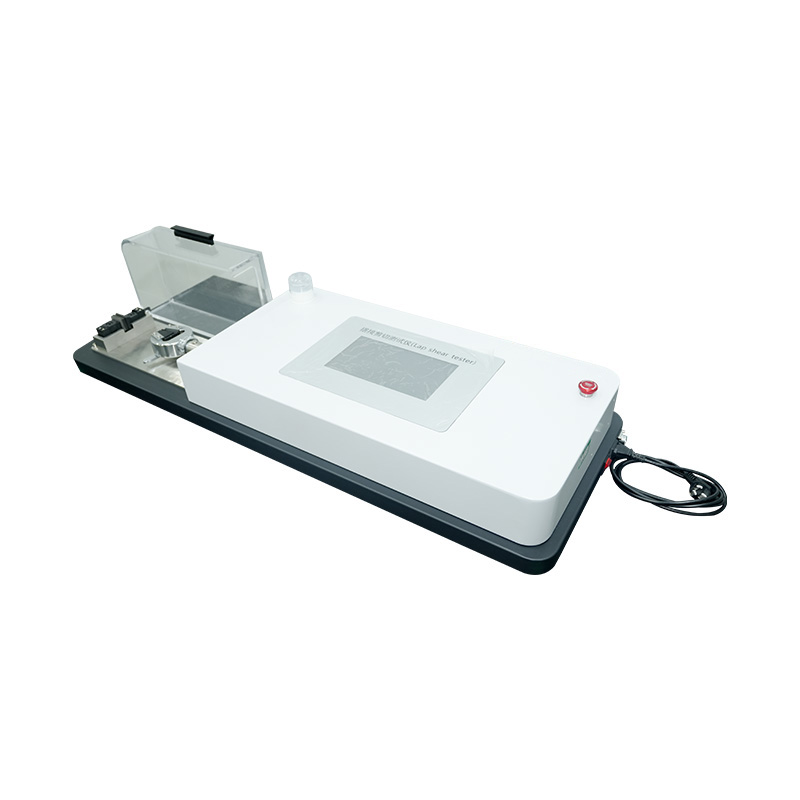

Soyulma Testi ve Bindirme Kesme Dayanımı Test Cihazı

Fotovoltaik (pv) modüllere yönelik soyulma testi ve bindirme kesme mukavemeti test cihazı için kalibrasyon ne kadar önemlidir ve nasıl yapılır?

Giriş: Güvenilir verilerin temeli

Fotovoltaik modül üretiminin hassas dünyasında, kalite güvencesi yalnızca süreçteki bir adım değildir; ürün perfveyamansının, uzun ömürlülüğünün ve güvenliğinin temel garantisidir. Kapsülleme bütünlüğüne yönelik bu güvencenin kalbinde, Fotovoltaik (pv) modüller için soyulma testi ve bindirme kesme mukavemeti test cihazı . Bu gelişmiş cihazın görevi, cam, etilen-vinil asetat (EVA) veya poliolefin elastomer (poe) kapsülleyici, güneş pilleri ve arka tabaka gibi kritik katmanlar arasındaki yapışma mukavemetini niceliksel olarak ölçmektir. Bu ölçümler, modülün güç kaybına, nem girişine ve sonuçta yıkıcı arızaya yol açabilecek birincil arıza modu olan katmanlara ayrılmaya direnme yeteneği ile doğrudan ilişkili olduğundan hayati öneme sahiptir. birncak bu test cihazının ürettiği veriler yalnızca onu destekleyen kalibrasyon süreci kadar güvenilirdir. Düzenli ve titiz kalibrasyon olmadan, fotovoltaik (pv) modüller için en gelişmiş soyma testi ve bindirme kesme mukavemeti test cihazı, pahalı bir metal parçasından biraz daha fazlası haline gelir ve tüm bir üretim serisini veya Ar-Ge projesini tehlikeye atabilecek çok sayıda şüpheli geçerliliği üretir.

Kalibrasyonun kritik rolü: Rutin bir kontrolden daha fazlası

Kalibrasyon, bir cihazın ölçümlerini, doğruluğundaki hataları ölçmek ve veyatadan kaldırmak için bilinen bir referans standartla karşılaştırma eylemidir. Fotovoltaik (pv) modüllere yönelik soyulma testi ve bindirme kesme mukavemeti test cihazı için bu yalnızca idari bir formalite değil aynı zamanda teknik bir zorunluluktur. Bu sürecin önemi birkaç temel alana ayrılabilir.

Her şeyden önce kalibrasyon şunları sağlar: Veri bütünlüğü ve izlenebilirliği . Bu test cihazlarından elde edilen 180 derecelik soyulma mukavemeti değeri veya milimetre kare başına Newton cinsinden bindirme kesme mukavemeti gibi sonuçlar, malzemelerin aşağıdaki gibi katı uluslararası standartları karşılayıp karşılamadığını doğrulamak için kullanılır: iec 61215 , iec 61730-2 (mst 35 ve mst 36) ve iec 62788-1-4 . Bu standartlar, bir modülün uzun vadeli saha kurulumunda güvenilir olarak onaylanması için gereken minimum kabul edilebilir yapışma seviyelerini tanımlar. Yanlış veriler, standart altı modüllerin kabul edilmesine, sahada erken arıza riskine yol açabilir veya tamamen iyi olan modüllerin reddedilmesine yol açarak gereksiz mali kayıplara neden olabilir. Hassas kalibrasyon, her veri noktasının güvenilir olduğunu ve ulusal veya uluslararası ölçüm standartlarıyla bağlantılı olduğunu kanıtlamak için gereken izlenebilirliği sağlar.

İkinci olarak kalibrasyon önemlidir Proses kontrolü ve kalite iyileştirme . Üretim ortamında tutarlı yapışma mukavemeti önemli bir performans göstergesidir. Test cihazının yük hücresindeki veya yer değiştirme sensöründeki hafif sapmalar, üretim sürecindeki gerçek eğilimleri maskeleyebilir. Örneğin, ölçülen soyulma mukavemetindeki kademeli bir azalma, EVA laminasyon işleminde bir sorun olarak yanlış yorumlanabilir, oysa aslında test cihazının kendisi spesifikasyonların dışına çıkmaktadır. Düzenli kalibrasyon, test ekipmanının performansını malzemelerin performansından izole ederek mühendislerin sıcaklık, basınç ve vakum süresi gibi laminasyon parametrelerini optimize etmek için doğru, veriye dayalı kararlar almasına olanak tanır.

Ayrıca kalibrasyon, uyumluluk ve sertifikasyon . Denetçiler ve belgelendirme kuruluşları, tüm test ekipmanlarının düzenli bir programa göre bakımının ve kalibrasyonunun yapıldığına dair belgelenmiş kanıtlara ihtiyaç duyar. Çoğunlukla ISO/iec 17025 gibi standartlara göre akreditasyon gerektiren sağlam bir kalibrasyon programı, sertifikalı bir fotovoltaik modül test laboratuvarının işletilmesinin tartışılmaz bir yönüdür. Bu olmadan, test raporlarının tüm geçerliliği sorgulanabilir ve potansiyel olarak ürün sertifikaları geçersiz hale gelebilir.

Son olarak kalibrasyon korur Yatırım ve riski azaltır . A Fotovoltaik (pv) modüller için soyulma testi ve bindirme kesme mukavemeti test cihazı önemli bir sermaye yatırımıdır. Doğru kalibrasyon zaman içinde doğruluğunu ve güvenilirliğini koruyarak yatırımı güvence altına alır. Daha da önemlisi, tespit edilemeyen kapsülleme kusurları nedeniyle sahada arızalanabilecek nakliye ürünleriyle ilgili muazzam mali ve itibar riskini azaltır. Bu, garanti talepleri ve geri çağırmalarla uğraşmaktan çok daha uygun maliyetli, proaktif bir önlemdir.

Kalibrasyon süreci: Sistematik bir yaklaşım

Kalibrasyonu Fotovoltaik (pv) modüller için soyulma testi ve bindirme kesme mukavemeti test cihazı eğitimli teknisyenler tarafından, genellikle akredite kalibrasyon servisleri kullanılarak gerçekleştirilmesi gereken ayrıntılı bir prosedürdür. Süreç tipik olarak iki ana sistemin doğruluğunun doğrulanmasını içerir: Kuvvet ölçüm sistemi ve yer değiştirme veya hız kontrol sistemi.

1. Kalibrasyon öncesi hazırlık
Herhangi bir ölçüm yapılmadan önce ekipmanın görsel incelemesi yapılır. Buna yük çerçevesinde, kulplarda ve bağlantı elemanlarında herhangi bir fiziksel hasar olup olmadığının kontrol edilmesi de dahildir. Soyulma testleri (çoğunlukla silindir çeneler) ve bindirme kesme testleri (tipik olarak kama veya pnömatik çeneler) için kullanılan çeneler, aşınma ve hizalama açısından incelenmelidir; çünkü yanlış hizalanmış çeneler, ölçümde önemli bükülme momentleri ve hatalara neden olabilir. Test cihazı, üreticinin spesifikasyonlarına uygun olarak, titreşim ve önemli sıcaklık dalgalanmalarının olmadığı, kontrollü bir ortama kurulmalıdır.

2. Ölçüm sistemi kalibrasyonunu zorlayın
Test cihazının kalbi, kuvvet dönüştürücüsü veya yük hücresidir. Bu sistemin kalibrasyonu çok önemlidir.

• Referans standartları: kalibrasyon kullanılarak gerçekleştirilir kalibrasyon sınıfı referans yük hücreleri or ölü ağırlıklar kendileri de ulusal standartlara göre izlenebilen (örneğin, Amerika Birleşik Devletleri'nde nist veya Çin'de nim). Ölü ağırlıklar genellikle daha düşük kuvvet aralıkları için kullanılır ve doğrulamalar için mümkün olan en yüksek doğruluğu sağlar.
• Prosedür: referans standardı, test cihazının kendi yük hücresine seri olarak bağlanır. Daha sonra makineye, aletin tüm kuvvet aralığı boyunca bir dizi artan ve azalan nokta boyunca bir çekme kuvveti (ve bazen uygulanabilirse sıkıştırma) uygulaması komutu verilir. Örneğin ölçümler cihazın kapasitesinin %10, %20, %50, %80 ve %100'ünde yapılabilir.
• Veri analizi: her kuvvet noktasında referans standardından okunan değer, test cihazının sisteminden okunan değerle karşılaştırılır. Hata hesaplanır ve aşağıdaki gibi parametreler tekrarlanabilirlik , hassas ve histerezis değerlendirilir. Amaç, kuvvet ölçüm hatasının üretici ve ilgili test standartları tarafından belirtilen toleranslar dahilinde, genellikle belirtilen değerin ±%0,5'i veya daha iyisi dahilinde olmasını sağlamaktır.

3. Deplasman ve hız sistemi kalibrasyonu
Yapışma mukavemeti hıza duyarlı olabileceğinden, bir testin gerçekleştirilme hızı karşılaştırılabilir sonuçlar elde etmek için kritik öneme sahiptir.

• Referans standartları: bu kalibrasyon bir cihaz kullanılarak gerçekleştirilir. kalibre edilmiş deplasman dönüştürücü veya bir lazer interferometre .
• Prosedür: referans dönüştürücü gerçek çaprazkafa yer değiştirmesini ölçecek şekilde ayarlanır. Daha sonra makinenin piston kafası, bilinen bir mesafe boyunca belirlenmiş çeşitli hızlarda (örneğin, 50 mm/dak, 100 mm/dak, 200 mm/dak) hareket ettirilir.
• Veri analizi: test makinesinin bildirdiği yer değiştirme ve hız değerleri, referans standart tarafından ölçülen değerlerle karşılaştırılır. Çaprazkafa konumunun doğruluğu ve hızın tutarlılığının kabul edilebilir sınırlar içinde, genellikle ayarlanan değerin küçük bir yüzdesinde olduğu doğrulanır.

4. Yazılım ve veri toplama doğrulaması
Modern test cihazları gelişmiş yazılımlarla kontrol edilir. Kalibrasyon ayrıca yazılımın sensörlerden gelen verileri doğru bir şekilde aldığını, işlediğini ve raporladığını doğrulamayı da içerir. Bu, sensör çıkışlarını simüle etmek için bilinen elektrik sinyallerinin veri toplama sistemine girilmesini ve yazılımın bunları doğru şekilde yorumladığının onaylanmasını içerebilir.

5. Dokümantasyon ve sertifikasyon
Kalibrasyonun başarıyla tamamlanmasının ardından, bir kalibrasyon sertifikası verilir. Bu belge çok önemli bir kayıttır. Takip edilen prosedürleri, kullanılan standartları, çevre koşullarını, bulunduğu haliyle verileri (ayarlamadan önce tolerans dışı ise) ve bırakıldığı haliyle verileri (ayarlamadan sonra) ayrıntılarıyla anlatır. Aynı zamanda kalibrasyon işleminin kendisi için ölçüm belirsizliğini de belirtecektir. Ekipmanı spesifikasyona getirmek için yapılan her türlü ayarlama kaydedilir. Bu sertifika, denetçiler ve müşteriler için gerekli izlenebilirlik ve uyumluluk kanıtını sağlar.

Tipik bir kalibrasyon özeti aşağıdaki gibi sunulabilir:

Kalibrasyon programının uygulanması: Sıklık ve servis

Rutin bir kalibrasyon programı oluşturmak önemlidir. Kalibrasyonun sıklığı çeşitli faktörlere bağlıdır: Test cihazının kullanım sıklığı, ölçümlerin kritikliği, ekipmanın stabilitesi ve kalite standartlarının gereklilikleri. Yaygın bir uygulama yıllık kalibrasyon döngüsü. Bununla birlikte, ekipmanın yoğun bir şekilde veya kritik bir kalite kontrol ortamında kullanılması durumunda, altı aylık bir program garanti edilebilir. Ayrıca birçok tesis performans sergiliyor ara kontroller Ekipmanın tam kalibrasyonlar arasında kontrol durumunda kalmasını sağlamak için günlük veya haftalık kontrol örnekleri veya daha basit doğrulama cihazlarının kullanılması.

Şirketler iki ana hizmet seçeneği arasında seçim yapabilir: şirket içi kalibrasyon or üçüncü taraf akredite kalibrasyon hizmeti . Kurum içi kalibrasyon, izlenebilirliği sürdürmek için referans standartlarına, eğitimli personele ve yerleşik bir kalite sistemine önemli bir yatırım gerektirir. Çoğu üretici ve laboratuvar için akredite bir harici kalibrasyon servis sağlayıcısının kullanılması en etkili ve güvenilir yöntemdir. Bu sağlayıcılar, kalibrasyonun en yüksek akredite standartlara göre yapılmasını sağlamak için mobil laboratuvarları sahaya gönderir veya cihazın kendi tesislerine gönderilmesini talep eder.

Kalibrasyonu Fotovoltaik (pv) modüller için soyulma testi ve bindirme kesme mukavemeti test cihazı fotovoltaik endüstrisinde kalite güvencesinin temel dayanağıdır. Güneş modüllerinin dayanıklılığını değerlendirmek için kullanılan verilerin güvenilirliğini, doğruluğunu ve izlenebilirliğini sağlayan kritik bağlantı olarak hizmet ederek basit bir bakım görevinin ötesine geçer. Bu olmadan, test sonuçlarının güvenilirliği ortadan kalkar, ürün kalitesi, mevzuata uygunluk ve sonuçta üreticinin mali ve itibar durumu tehlikeye girer. Kapsamlı belgelerle desteklenen sıkı ve düzenli bir kalibrasyon programı uygulayarak şirketler, yapışma mukavemeti ölçümlerine tam olarak güvenebilirler. Bu güven onlara üretme gücü veriyor yüksek kaliteli, güvenilir fotovoltaik modüller Bu alanda onlarca yıldır beklendiği gibi performans gösterecek ve böylece bütünlük ve teknolojik mükemmellik ile sürdürülebilir enerjiye küresel geçişi destekleyecektir.
