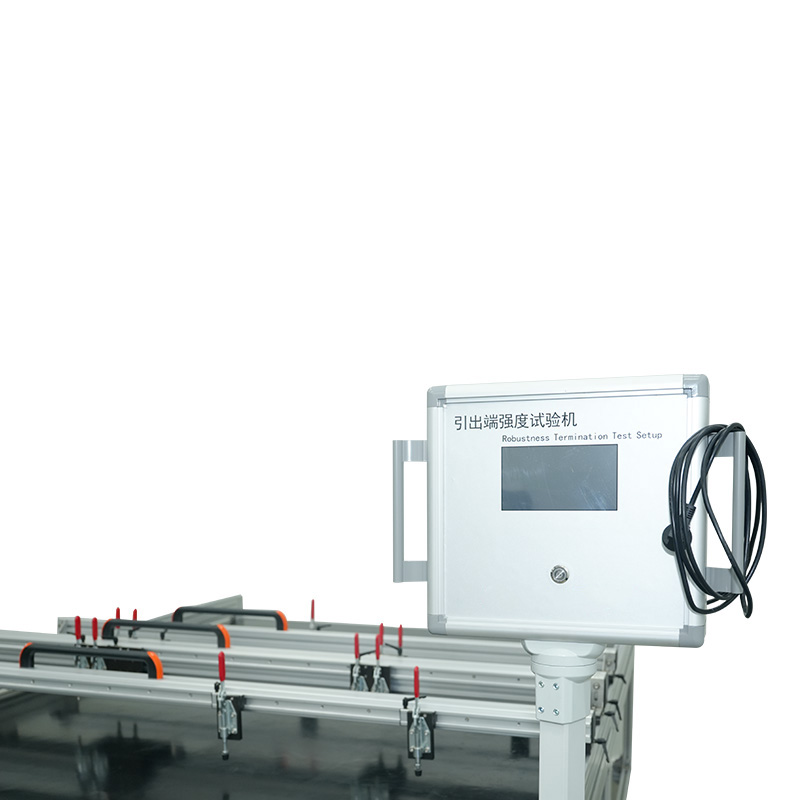

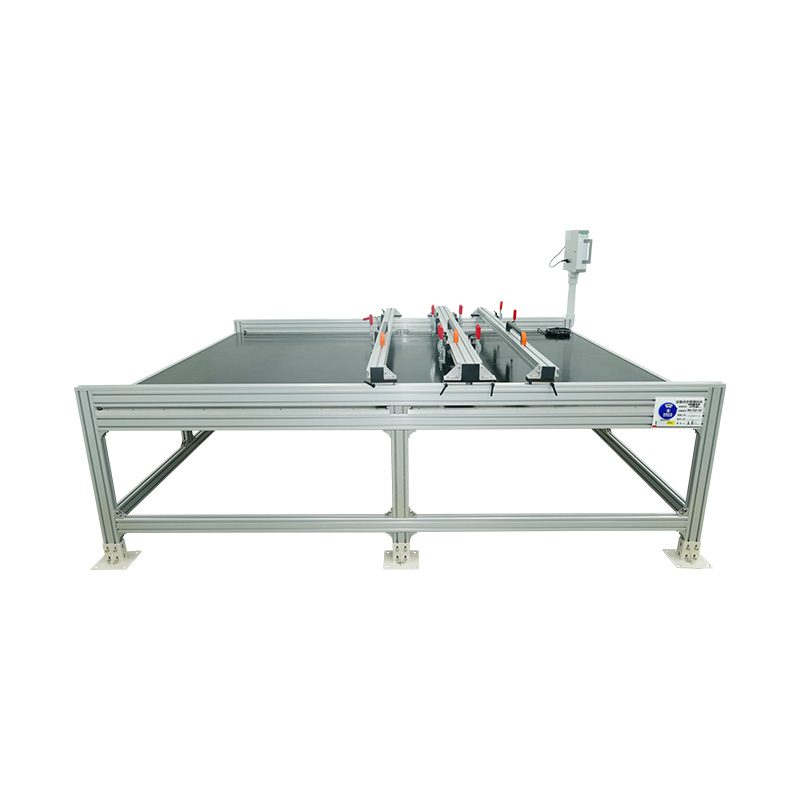

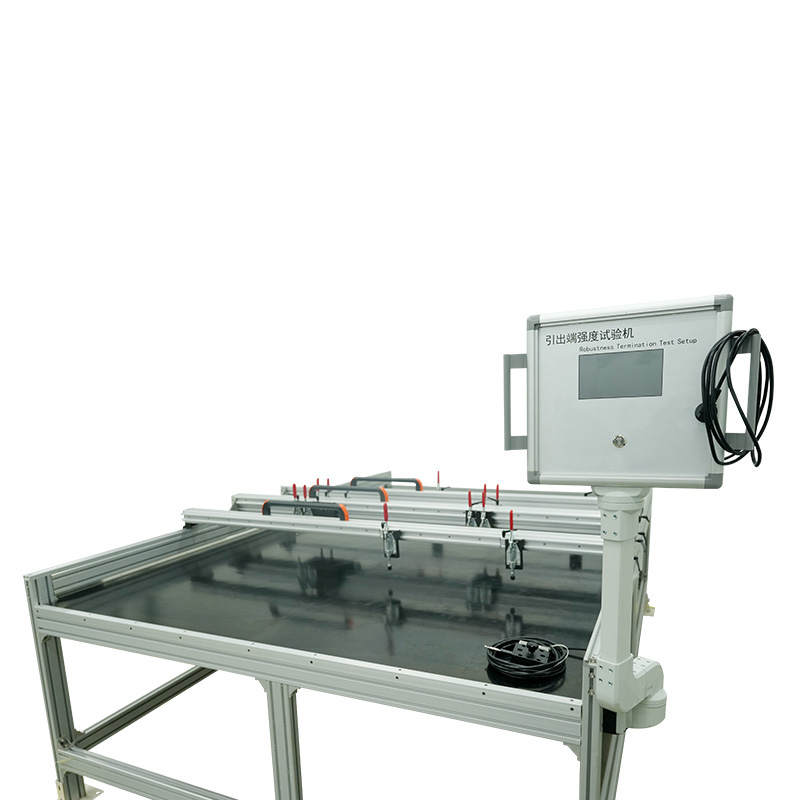

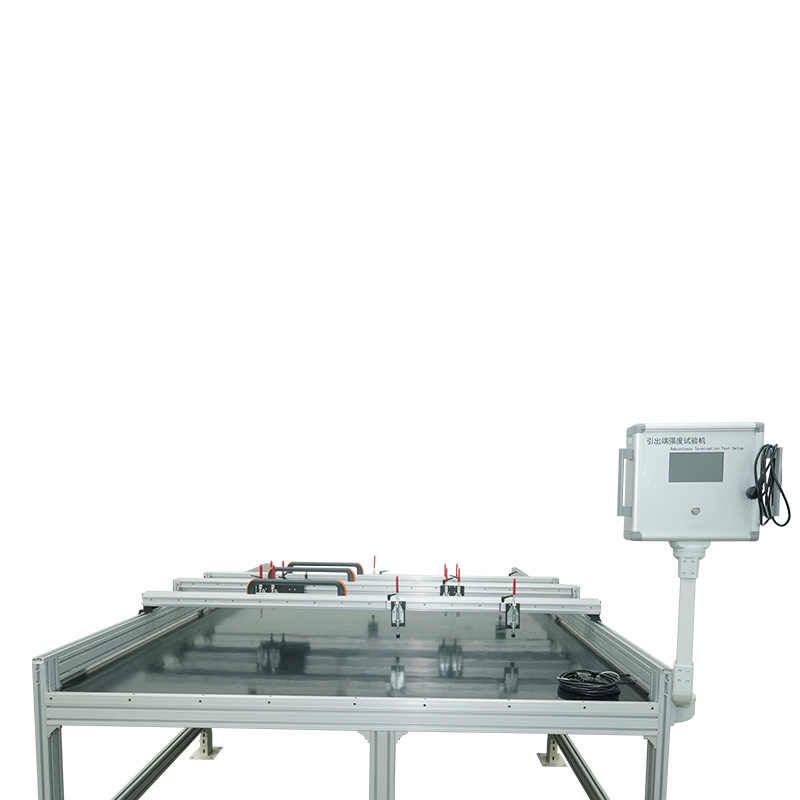

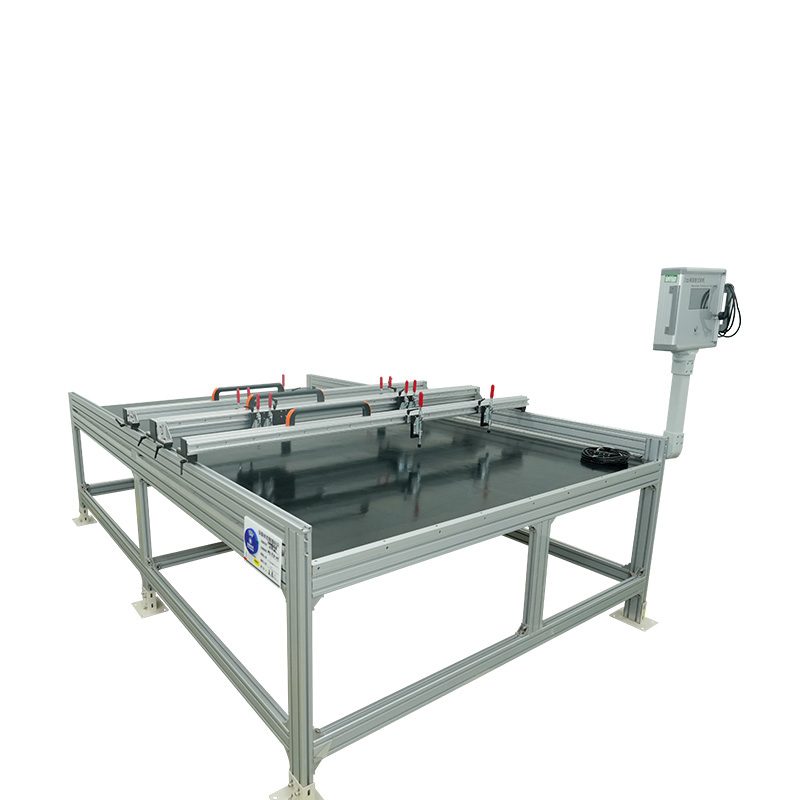

Sonlandırma Test Cihazının Sağlamlığı

Sonlandırma test cihazının sağlamlığı farklı konektör boyutlarına ve şekillerine nasıl uyum sağlar?

Üretim ve kalite güvencesinin hassas dünyasında, her bileşenin bütünlüğü çok önemlidir. Bu özellikle tüketici elektroniğinden havacılık sistemlerine kadar her şeyde güç ve veri iletiminin kritik arterleri olarak hizmet veren elektrik bağlantıları için geçerlidir. Tek bir hatalı sonlandırma, sistem arızasına, güvenlik tehlikelerine ve önemli mali kayba yol açabilir. Bu riskleri azaltmak için sonlandırma test cihazının sağlamlığı dünya çapında validasyon laboratuvarlarında vazgeçilmez bir araç haline geldi. Birincil işlevi, kurulum, bakım ve çalıştırma zorluklarına dayanabileceklerini doğrulamak için elektrik bağlantı uçlarına kontrollü mekanik gerilimler (çekme, itme ve kesme) uygulamaktır. Bununla birlikte, hassas fotovoltaik bağlantı kutusundan ağır hizmet tipi otomotiv pinlerine kadar konnektör türlerinin muazzam çeşitliliği temel bir zorluğu da beraberinde getiriyor: Tek bir ekipman nasıl bu kadar çeşitli biçimleri doğru ve güvenilir bir şekilde test edebilir?

Endüstri uygulamalarında testin kritik rolü

Titiz sonlandırma testlerine duyulan ihtiyaç keyfi değildir; tüm endüstriler için güvenlik ve güvenilirlik kriterlerini tanımlayan uluslararası standartlarda kodlanmıştır. Gibi standartlar IEC 61215-MQT 14 , IEC 61730-2-MST 42 ve UL 1703 Özellikle fotovoltaik ve otomotiv elektroniği gibi sektörlerde sonlandırmaların sağlamlığına yönelik testleri açıkça zorunlu kılmaktadır. Bu testler gerçek dünyadaki mekanik gerilimleri simüle etmek için tasarlanmıştır. Örneğin, bir güneş panelinin kurulumu sırasında bir teknisyen yanlışlıkla bir kabloyu çekebilir veya bir konnektöre bir bükme kuvveti uygulayabilir. bir terminal çekme testi Buat kutusu içerisindeki bağlantının gevşememesini ve kopmamasını sağlayarak elektriksel sürekliliği sağlar ve yangın riski olan ark oluşumunu engeller.

Benzer şekilde, otomotiv endüstrisinde konektörlerin onarım sırasında sürekli titreşime, termal döngüye ve ara sıra çekilmeye dayanması gerekir. Sonlandırma test cihazının sağlamlığı, bu bileşenlerin aracın ömrü boyunca güvenilir bir şekilde performans göstereceğini doğrular. Bu uygulamalardaki başarısızlığın sonuçları ciddi olup, kapsamlı testlere yönelik tartışmasız gerekliliğin altını çizmektedir. Bu standartların evrensel olarak uygulanabilirliği, bir test cihazının kapasitesi açısından eşit derecede evrensel olması, küçük bir sensör üzerinde 2 mm çapındaki ince bir kabloyu test etmekten enerji depolama sistemlerinde kullanılan 20 mm'lik sağlam bir kablo pabucuna sorunsuz bir şekilde geçiş yapabilmesi gerektiği anlamına gelir. Bu gereklilik, çok yönlü test cihazlarının arkasındaki temel tasarım felsefesini yönlendirmektedir.

Sonlandırma test cihazının sağlamlığının temel çalışma prensibi

Özünde, sonlandırmaların sağlamlığı test cihazı, bir sonlandırmaya kontrollü bir kuvvet uygulamak ve tepkisini ölçmek için tasarlanmış hassas bir mekanik sistemdir. Temel bileşenler arasında sert bir çerçeve, yüksek hassasiyetli bir yük hücresi (kuvvet sensörü), bir çalıştırma sistemi (yumuşak, programlanabilir hareket için genellikle bir servo motor) ve gelişmiş bir dijital denetleyici bulunur. Test cihazı, kuvvetin türünü (çekme, sıkıştırma, kesme), uygulanma hızını, ulaşılacak maksimum kuvveti ve bekleme süresini belirleyen özel bir test programını yürütür.

Ancak kritik etkileşim temas noktasında meydana gelir: makinenin numuneyi kavradığı yer. Makine çok büyük bir kuvvet uygulayabilir ancak numune güvenli ve doğru bir şekilde tutulmazsa test sonuçları geçersiz olur. Uygun şekilde kavranmayan bir konnektör kayabilir, aşırı kuvvet nedeniyle ezilebilir veya sonlandırma yerine kavrama noktasında stres yoğunlaşması yaşanabilir. Bu, erken ve hatalı bir arıza moduna yol açar. Bu nedenle, doğru bir testin tüm dayanağı, test edilen cihazla mükemmel bir arayüz oluşturma yeteneğine dayanır. Konaklama zorluğunun ortaya çıktığı ve modüler donanımlar ve uyarlanabilir aletlerden oluşan bir sistem aracılığıyla çözüldüğü yer burasıdır. Bu fikstür ve kavrama Bu, makinenin ham kuvvetini herhangi bir konnektör geometrisi için hassas, tekrarlanabilir ve standartlara uygun bir teste dönüştürür.

Farklı boyut ve şekilleri barındırmak için birincil yöntemler

Çeşitli numunelerin yerleştirilmesi, modülerlik, hassas takımlama ve gelişmiş kontrol sistemlerine odaklanan çok yönlü bir yaklaşımla sağlanır.

1. modüler fikstür sistemleri ve özel takımlar

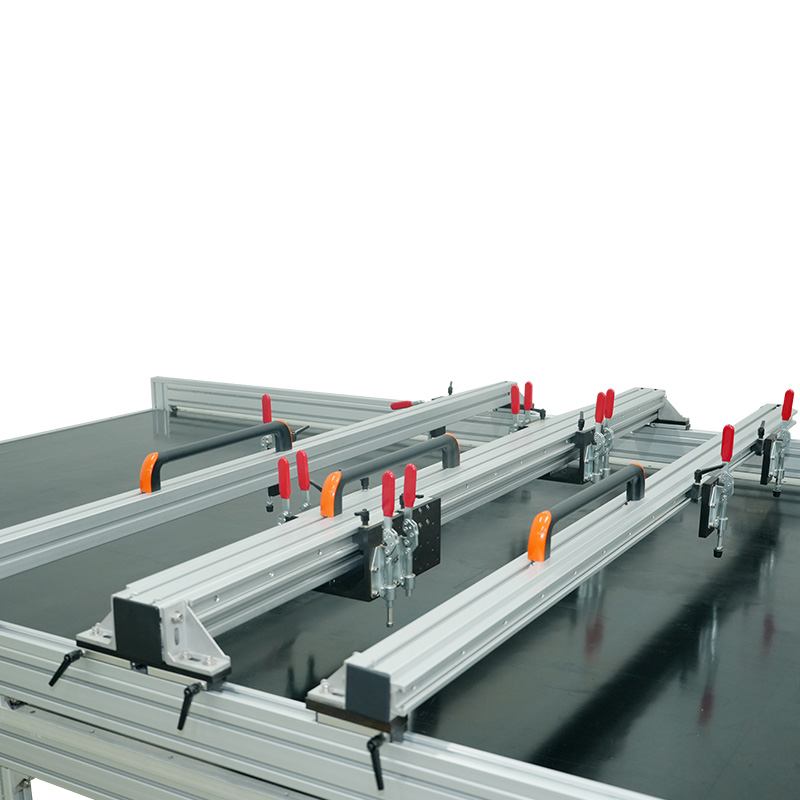

En doğrudan ve etkili çözüm, modüler bir fikstür sisteminin kullanılmasıdır. Sabit, monolitik bir cihaz olmak yerine, yüksek kaliteli bir sonlandırma sağlamlığı test cihazı, hareketli çaprazkafası ve taban plakası üzerinde standartlaştırılmış montaj arayüzleri ile tasarlanmıştır. Bu, değiştirilebilir kavrama ve bağlantı elemanlarından oluşan geniş bir kütüphanenin kullanılmasına olanak tanır.

• Evrensel Mekanik Saplar: Tel ve kablo çekme testleri için çeşitli değiştirilebilir kavrama çeneleri kullanılır. Bu çeneler, iletkeni kesmeden veya kaymaya izin vermeden farklı tel çaplarına uyum sağlamak için çeşitli boyutlarda ve yüzey dokularında (pürüzsüz, tırtıklı, V-yivli) mevcuttur. Çok ince bir tel için, hafif bir sıkıştırma kuvvetine sahip küçük, pürüzsüz çeneler kullanılabilirken, büyük, kaba bir kablo için, yalıtımı ısıracak ve sıkı bir tutuş sağlayacak şekilde büyük, tırtıklı çeneler seçilebilir.
• Özel Özel Armatürler: Çoğu konnektör basit bir tutuşla test edilemez. Gerçek eşleşen konektörü taklit eden veya özel bir bağlantı yüzeyi sağlayan özel olarak tasarlanmış bir fikstür gerektirirler. Örneğin, bir terminal piminin test edilmesi, genellikle plastik konnektör gövdesini güvenli bir şekilde tutan bir fikstür gerektirirken, çekme kuvvetini uygulamak için pimin kendisine minyatür bir kanca veya tırnak takılır. Hassas mühendisliğe odaklananlar da dahil olmak üzere saygın üreticiler genellikle bu tür özel takımlar için tasarım ve üretim hizmetleri sunmaktadır. Büyük ölçekli çevresel simülasyon odaları ve optik simülasyon ekipmanlarının araştırılması ve üretiminde uzmanlaşmış birkaç yerli üreticiden biri olan Shanghai Houyao Testing Equipment Co., Ltd., bağımsız olarak gelişmiş ürünler geliştirmiştir ve bu tür özel çözümler sağlama kapasitesine sahiptir. Şirketin dürüstlük ve insan odaklı hizmet ilkelerine bağlılığı, bu armatürlerin müşteri gereksinimlerini ve uluslararası standartları tam olarak karşılayacak şekilde tasarlanmasını sağlar.
• Adaptörler ve Montaj Plakaları: Bir adaptör seti, standart tutacakların farklı açılarda monte edilmesine veya yük hücresine farklı konfigürasyonlarda bağlanmasına olanak tanır. Bu, saf kesme kuvvetlerinin uygulanması veya makinenin ana ekseni ile hizalanmayan sonlandırmaların test edilmesi için çok önemlidir.

2. çok eksenli ayarlanabilirlik ve hassas hizalama

Sağlam bir test çerçevesi yalnızca hizalaması kadar iyidir. Yanlış hizalama, teste bükülme momentleri katabilir, sonuçları geçersiz kılan eksenel olmayan kuvvetler uygulayabilir ve numuneye zarar verebilir. Üst düzey test cihazları, aşamalarında önemli ölçüde ayarlanabilirlik özelliğine sahiptir.

• X-Y-Z Ayarlanabilir Kademeler: Numunenin monte edildiği taban plakası genellikle yatay (X ve Y) ve dikey (Z) düzlemlerde hareket edebilen ayarlanabilir bir tabladır. Bu, operatörün sonlandırma noktasını uygulanan kuvvetin merkezi ile mükemmel şekilde hizalamasına olanak tanıyarak saf bir eksenel çekme veya itme sağlar. Bu, bir bileşenin merkezi olarak konumlandırılmamış garip şekilli konnektörleri veya sonlandırmaları test etmek için kesinlikle kritik öneme sahiptir.
• Dönme Ayarı: Bazı fikstürler, kuvvet uygulandığında sapın numuneyle kendiliğinden hizalanmasına olanak tanıyan ve yan yüklemeyi önleyen dönme özgürlüğüne sahiptir.

3. gelişmiş kontrol ve algılama yazılımı

Donanım, numuneye uyacak şekilde titiz bir konfigürasyona olanak tanıyan akıllı bir yazılımla güçlendirilmiştir.

• Programlanabilir Parametreler: Yazılım, operatörün testin her yönünü tanımlamasına olanak tanır: sonlandırmadan kavrama mesafesi, yaklaşma hızı, ön yük kuvveti, test hızı, maksimum kuvvet ve kırılma algılama hassasiyeti. Kırılgan küçük bir konnektör için, darbeden kaynaklanan hasarı önlemek amacıyla düşük bir ön yük kuvveti ve yavaş bir test hızı programlanmıştır. Büyük, sağlam bir sonlandırma için testi hızlandırmak amacıyla daha yüksek bir kuvvet ve daha yüksek bir hız kullanılabilir.
• Gerçek Zamanlı İzleme ve Veri Toplama: Yazılım, uygulanan kuvvetin gerçek zamanlı grafiksel gösterimini sağlar. Operatör, kaymayı gösteren ani kuvvet düşüşü gibi anormallikleri izleyebilir ve fikstür doğru performans göstermiyorsa testi iptal edebilir. Bu geri bildirim, tam bir numune grubuyla devam etmeden önce test kurulumunun kendisini doğrulamak için gereklidir.

Fikstür ve takım seçiminde dikkat edilecek hususlar

Doğru fikstürün seçilmesi numuneye ve standarda dayalı sistematik bir süreçtir.

Modern insanın yeteneği sonlandırma test cihazının sağlamlığı Geniş bir yelpazedeki konnektör boyutları ve şekillerine uyum sağlamak bir şans meselesi değil, bilinçli ve gelişmiş bir mühendislik işidir. Bu, sağlam ve hassas bir mekanik çerçeveyi kapsamlı bir modüler, değiştirilebilir fikstür ve takım kitaplığıyla birleştiren bütünsel bir sistem aracılığıyla elde edilir. Bu donanım, test parametrelerinin her bir numunenin belirli özelliklerine göre hassas şekilde ayarlanmasına olanak tanıyan akıllı, programlanabilir bir yazılım tarafından yönlendirilir. Sonuç, en küçük sensör ucundan en büyük güç kablosu pabucuna kadar her şeyin mekanik bütünlüğünü sağlayabilen, son derece uyarlanabilir bir doğrulama platformudur.

Bu esneklik, dünya çapındaki üreticiler ve test laboratuvarları için kritik öneme sahiptir. havacılık , otomotiv elektroniği , fotovoltaik ve enerji depolama endüstrileri Ürünlerini katı uluslararası standartlara göre doğrulamak zorunda olan. Çok yönlü bir yatırım yaparak sonlandırma test cihazının sağlamlığı uygun donanımlarla donatıldıklarında, konektör tasarımlarının nasıl geliştiğine bakılmaksızın ürün güvenliğini, güvenilirliğini ve uyumluluğunu garanti edebilen geleceğe hazır bir araç kazanırlar. Bu tür gelişmiş, uyarlanabilir test çözümleri sağlamaya olan bağlılık, bazı tedarikçileri küresel test endüstrisinde güvenilir ortaklar olarak konumlandıran şeydir. Shanghai Houyao Testing Equipment Co., Ltd., yeniliğe ve kaliteye olan bağlılığıyla, bu karmaşık talepleri karşılayan ekipmanlar geliştirerek bu ekosisteme katkıda bulunur ve modern teknolojik dünyamızın temelini oluşturan bileşenlerin uzun süre dayanacak şekilde üretilmesini sağlamaya yardımcı olur.
